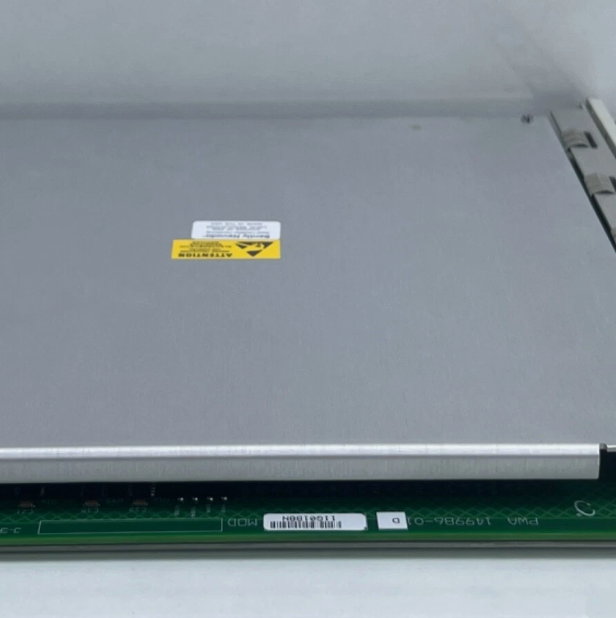

BENTLY NEVADA的149986-01是3500/33型号的16通道继电器模块，属于Bently Nevada 3500系列机械保护系统，用于工业旋转机械的状态监测与保护，具备高密度输出、灵活编程和抗干扰能力，广泛应用于电力、石化等行业。 以下是详细介绍：

一、核心功能与定位

1. 模块类型
   149986-01是Bently Nevada 3500系列中的16通道继电器模块，属于机械保护系统的关键组件。其核心功能是将监测模块（如振动、温度传感器）的报警信号转换为硬接线继电器输出，直接控制外部设备（如报警灯、停机回路）或与其他控制系统（如DCS）交互。

2. 应用场景

• 电力行业：汽轮机、发电机的振动监测与保护。

• 石油化工：压缩机、泵等旋转机械的故障预警与联锁控制。

• 冶金与造纸：大型风机、齿轮箱的状态监测与安全停机。

二、技术规格与特性

1. 通道与输出

• 电阻负载：5A/30VDC 或 5A/250VAC

• 最小负载：100mA/5VDC（标准触点）或 1mA/1VDC（低电流触点，可选）

• 16个独立通道：每个通道支持单刀双掷（SPDT）触点，可独立编程为常开（NO）或常闭（NC）模式。

• 触点容量：

• 继电器寿命：10万次操作（5A/24VDC或240VAC条件下）。

2. 逻辑编程能力

• 报警驱动逻辑：支持AND/OR逻辑运算，可基于多个监测通道的报警状态（如Alert/Danger）或测量变量组合触发动作。

• 投票逻辑：可配置“2 out of 3”等冗余逻辑，提高系统抗误报能力。

• 低电流触点选项：提供镀金触点版本（订货选项A03/A04），适用于低电流信号切换。

3. 环境适应性

• 工作温度：-30°C至+65°C

• 存储温度：-40°C至+85°C

• 湿度耐受：95%（非冷凝）

• 电磁兼容性：符合欧洲CE标准，抗射频/电磁干扰能力强。

三、硬件设计与接口

1. 物理尺寸

• 模块尺寸：241mm（高）×24.4mm（宽）×242mm（深）

• I/O模块尺寸：241mm（高）×24.4mm（宽）×99.1mm（深）

• 重量：模块0.7kg，I/O模块0.4kg。

2. 指示灯与接口

• OK LED：模块正常运行指示

• TX/RX LED：通信状态指示

• CH Alarm LED：通道报警指示

• 前面板指示灯：

• 通信接口：通过3500机架与TDI模块（瞬态数据接口）交换数据，支持与DCS或其他控制系统集成。
