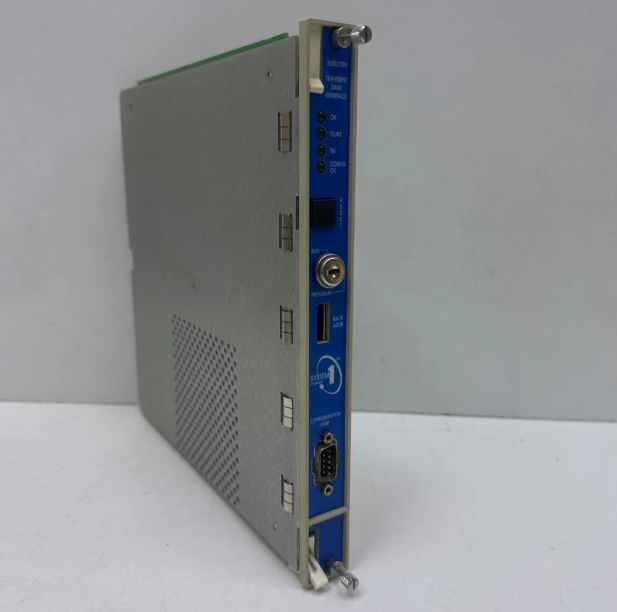

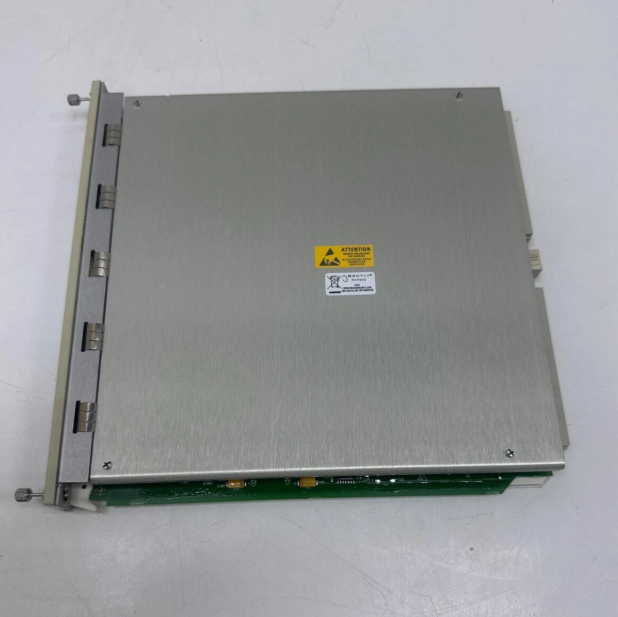

BENTLY NEVADA的138607-01是3500/22M型号的瞬态数据接口（TDI）模块，属于Bently Nevada 3500监测系统的核心组件，用于实现机械状态数据的实时采集、高速传输与系统集成，广泛应用于工业旋转机械的预测性维护。 以下是详细介绍：

一、核心功能

1. 数据采集与传输

• 稳态与瞬态数据采集：连续采集旋转机械的振动、位移、转速等稳态数据，同时通过可选通道捕获瞬态波形（如启停机、故障冲击等动态事件），采样率最高达每秒1024个样本。

• 高速以太网传输：通过以太网接口将数据实时传输至主计算机软件（如System 1状态监测系统），确保数据延迟低于100ms，满足工业自动化对实时性的要求。

2. 系统集成与兼容性

• 与3500监测系统无缝对接：作为3500机架的扩展模块，与M系列监视器（如3500/40M、3500/42M）协同工作，直接读取传感器信号并转换为数字数据。

• 支持多种软件平台：兼容System 1机械管理软件及3500系统配置软件，可生成振动频谱、趋势图等分析报告，辅助故障诊断。

3. 冗余与可靠性设计

• 三重模块冗余（TMR）支持：提供标准版（138607-01）和TMR版（138607-02），TMR版本通过监测器通道比较功能，实时检测三个冗余监测器的输出差异，确保数据准确性。

• 工业级环境适应性：工作温度范围-40℃至85℃，符合RoHS指令，适用于电力、石化等恶劣工业场景。

二、技术规格

1. 硬件参数

• 尺寸与重量：模块尺寸为17.5cm×12.7cm×2.8cm，重量0.45kg，采用DIN导轨安装方式，简化现场部署。

• 输入信号类型：支持安全速度、加速度、位移和压力传感器，输入电压范围18-32V DC，输入功率4.5W。

• 通信接口：标配RS-485接口，可选配10/100 Base-T以太网模块（146031-01）或100 Base-FX光纤模块（146031-02），满足不同网络环境需求。

2. 报警与输出

• 双电流输出通道：提供两个4-20mA电流输出，用于连接外部报警设备或控制系统。

• 按键信号输入：支持四个3500系统按键信号，实现本地操作与远程控制的联动。

三、应用场景

1. 电力行业

• 汽轮机监测：实时采集振动数据，结合System 1软件分析转子平衡状态，预防轴系断裂等故障。

• 发电机保护：通过位移传感器监测气隙变化，触发报警或停机回路，避免定子与转子碰撞。

2. 石油化工

• 压缩机状态监测：捕获喘振、结焦等异常事件的瞬态波形，优化维护周期，减少非计划停机。

• 管道振动分析：结合加速度传感器数据，评估管道支撑结构健康状况，预防泄漏风险。

3. 冶金与造纸

• 大型风机监测：通过速度传感器测量叶轮转速，结合振动频谱分析齿轮箱磨损程度，延长设备寿命。

• 纸机辊筒平衡：利用位移数据调整辊筒间隙，确保纸张厚度均匀，提升产品质量。
