产品概述

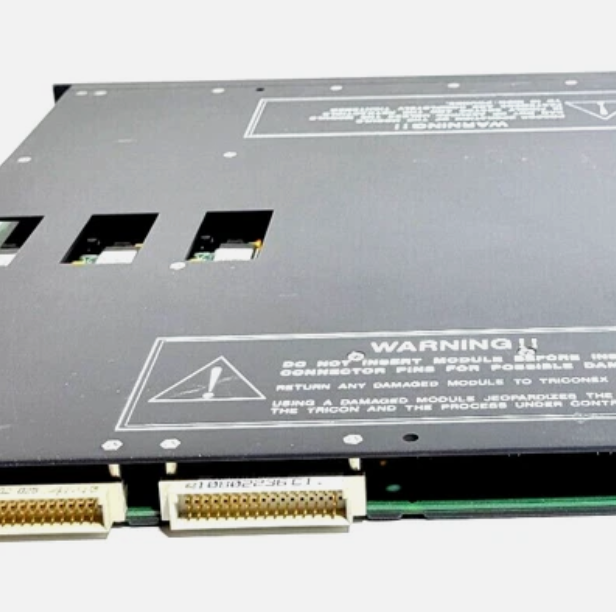

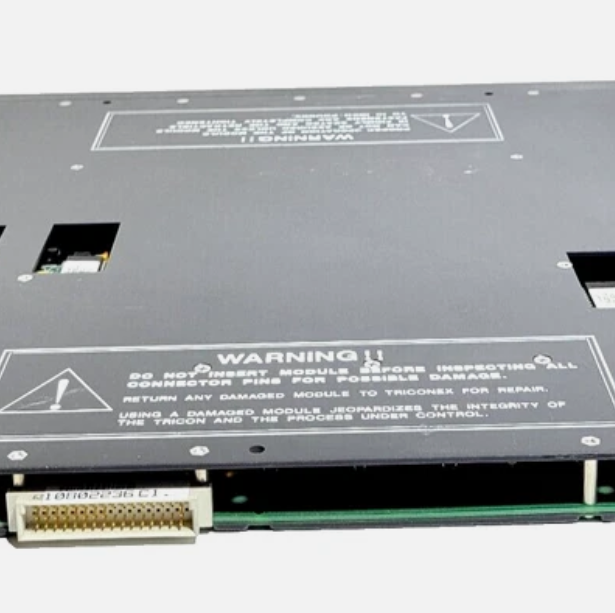

TRICONEX 4119A 是一款模拟量输入模块，属于 Triconex 公司 Tricon 三重化冗余控制系统（TMR）的关键组件。在工业自动化控制中，它负责将现场连续变化的模拟信号（如温度、压力、流量等）转换为数字信号，供控制器进行处理和决策，是实现工业过程精确监测与控制的重要环节。

硬件特性

输入通道

• 数量与类型：通常配备多个模拟量输入通道，例如 8 个通道，可同时连接多个模拟量传感器，满足对多个工艺参数的监测需求。支持多种模拟量输入类型，如电压信号（常见的有 ±10V、0 - 10V 等）和电流信号（如 4 - 20mA），能够适应不同类型传感器的输出特性。

• 分辨率：具有较高的分辨率，例如 16 位分辨率，这意味着它可以将输入的模拟信号精确地转换为 65536 个不同的数字值，从而能够更准确地反映现场参数的微小变化，提高控制精度。

电气性能

• 输入范围：针对不同的输入类型，具有明确的输入范围。对于电压输入，范围通常在规定的电压区间内，如 ±10V 输入时，能够准确识别并转换该范围内的电压信号；对于电流输入，常见的 4 - 20mA 信号，模块可以精确采集和处理。

• 精度：具备较高的测量精度，例如精度可达 ±0.1% FS（满量程），这意味着在整个输入量程范围内，测量值与真实值之间的误差较小，能够为控制系统提供可靠的测量数据。

• 共模抑制比（CMRR）：具有较高的共模抑制比，能够有效抑制共模干扰信号。例如，CMRR 可达 120dB 以上，在复杂的工业环境中，能够减少因电源干扰、电磁干扰等引起的测量误差，保证测量结果的准确性。

防护与隔离

• 电气隔离：模块内部采用电气隔离技术，将输入信号与控制器内部电路进行隔离，隔离电压可达数千伏。这种隔离设计可以有效防止现场的高电压、大电流对控制器造成损坏，同时也能避免现场干扰信号通过信号线窜入控制器，提高系统的抗干扰能力和可靠性。

• 防护等级：具备一定的防护等级，如 IP20，能够在一般的工业环境中稳定运行，防止灰尘和异物进入模块内部，影响其性能。

软件与系统集成

配置与编程

• 配置工具：可通过 Triconex 提供的专用软件（如 TriStation）对 4119A 模块进行配置。用户可以根据实际现场传感器的类型、量程等参数，在软件中设置每个输入通道的配置信息，如输入类型、量程范围、滤波参数等。

• 编程接口：在控制程序中，4119A 模块采集的模拟量数据可以通过特定的变量名或地址进行引用。工程师可以将这些数据与其他控制逻辑进行组合和运算，实现对工业过程的自动化控制。例如，根据温度传感器的输入值，通过编写逻辑程序来控制加热器的启停。

与 Tricon 系统的兼容性

与 Tricon 系统的其他组件（如控制器、数字量输入/输出模块、通信模块等）具有良好的兼容性，能够无缝集成到整个 Tricon 控制系统中，共同实现三重化冗余控制策略。在三重化冗余系统中，4119A 模块的三个通道并行工作，对输入信号进行三取二表决，进一步提高系统的可靠性和安全性。

可靠性与安全性

冗余设计

在 Tricon 三重化冗余系统中，4119A 模块的三个通道相互独立又协同工作。当某个通道出现故障时，系统能够自动切换到正常的通道继续运行，确保对现场参数的持续监测，不会影响整个控制系统的正常运行。

故障诊断

具备完善的故障诊断功能，能够实时监测输入通道的状态。当检测到故障时，如输入信号短路、断路、超量程等，能够及时向控制器报告故障信息，并在人机界面上显示相应的报警提示。维护人员可以根据报警信息快速定位故障位置，采取相应的措施进行维修和更换，减少停机时间。

安全认证

符合国际上严格的安全标准和规范，如 IEC 61508、IEC 61511 等。这些标准和规范对安全相关系统的功能安全、可靠性等方面提出了明确的要求，4119A 模块通过相关认证，能够为工业过程提供可靠的安全保障，确保在关键应用中的安全运行。

应用领域

• 石油化工：在炼油、化工生产过程中，用于监测各种反应釜的温度、压力，管道中的流量等参数。通过对这些参数的精确监测和控制，确保生产过程的安全和稳定，提高产品质量和生产效率。

• 电力行业：应用于发电厂、变电站等场所，监测发电机、变压器等设备的温度、振动等参数，实现对设备的状态监测和故障预警，保障电力系统的可靠运行。

• 制药行业：在药品生产过程中，对生产环境的温度、湿度、洁净度等参数进行精确控制，确保药品的质量和安全性，符合药品生产的严格规范和标准。
