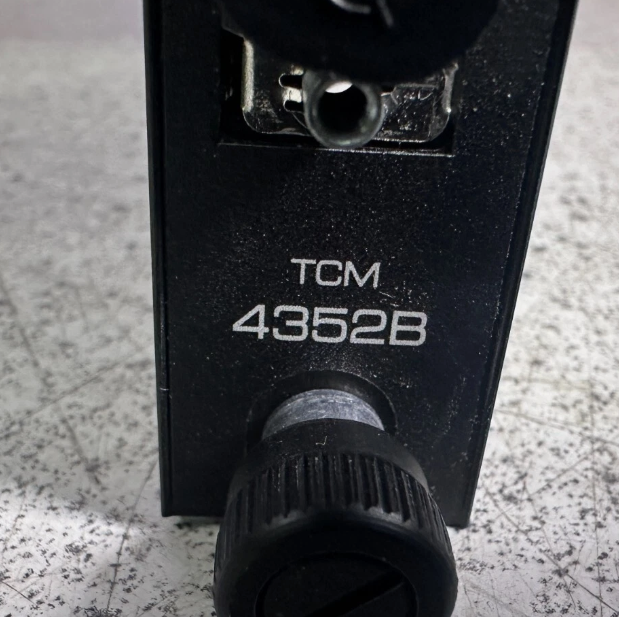

TRICONEX 4352B 模块介绍

一、产品概述

TRICONEX 4352B 是 Triconex 公司 Tricon 三重化冗余控制系统（TMR）中的通信接口模块，主要用于实现 Tricon 系统与其他外部设备或系统之间的数据通信。它能够支持多种通信协议，使得 Tricon 系统可以方便地与上位机监控系统、其他控制系统、分布式 I/O 系统等进行数据交互，满足工业自动化系统中不同设备之间的互联互通需求，在石油化工、电力、制药等众多工业领域发挥着重要作用。

二、硬件特性

接口类型与数量

• 通信接口：4352B 模块通常配备多种类型的通信接口，如以太网接口、串行接口（如 RS-232、RS-485）等。以太网接口支持高速数据传输，能够满足现代工业自动化系统对大数据量、实时性要求较高的通信需求；串行接口则具有成本低、连接简单等优点，适用于一些对通信速率要求不高但需要长距离传输或与老旧设备连接的场景。

• 接口数量：根据不同的型号和配置，配备 1 - 2 个以太网接口和多个串行接口。例如，常见的配置可能是 2 个以太网接口和 4 个 RS-485 接口，用户可以根据实际需求灵活选择使用。

电气性能

• 传输速率：以太网接口支持较高的传输速率，如 10/100/1000Mbps 自适应，能够快速传输大量的过程数据和控制指令。串行接口的传输速率则根据协议不同而有所差异，如 RS-485 接口的传输速率通常可达 115200bps 或更高，能够满足一般工业现场的通信需求。

• 通信距离：以太网接口在采用合适的网络设备和线缆时，通信距离可达数百米甚至更远，通过光纤传输还可以进一步扩展通信距离。串行接口中，RS-485 接口在采用双绞线传输时，通信距离可达 1200 米左右，满足大多数工业现场的布局要求。

防护与可靠性

• 电气隔离：模块内部采用电气隔离技术，将通信接口与 Tricon 系统内部电路进行隔离，隔离电压可达数千伏。这种隔离设计可以有效防止外部设备的高电压、大电流对 Tricon 系统造成损坏，同时也能避免外部干扰信号通过通信线窜入 Tricon 系统，提高系统的抗干扰能力和可靠性。

• 冗余设计：支持冗余通信功能，例如以太网接口可以采用双网冗余配置，当一条网络线路出现故障时，系统能够自动切换到另一条正常的网络线路，确保通信的连续性和可靠性。这对于对系统可用性要求极高的工业应用场景至关重要，如化工生产过程中的关键控制环节。

三、软件与通信协议支持

通信协议

• Modbus 协议：4352B 模块支持 Modbus RTU 和 Modbus TCP 协议。Modbus RTU 是一种常用的串行通信协议，广泛应用于工业自动化领域，它具有简单、可靠的特点，适用于与各种支持 Modbus RTU 的设备进行通信。Modbus TCP 则是基于以太网的 Modbus 协议，能够实现高速、大数据量的通信，方便与上位机监控系统或其他支持以太网通信的设备进行数据交互。

• OPC 协议：支持 OPC（OLE for Process Control）协议，OPC 是一种用于工业自动化领域的标准化数据访问接口，它允许不同厂商的设备和软件之间进行数据共享和交互。通过支持 OPC 协议，4352B 模块可以方便地将 Tricon 系统中的数据提供给 OPC 客户端，如上位机监控软件、数据分析软件等，实现数据的集中管理和分析。

• 其他协议：还可能支持其他一些工业通信协议，如 Profibus、DNP3 等，具体支持的协议取决于模块的型号和配置。用户可以根据现场设备的通信协议要求选择合适的 4352B 模块。

配置与管理

• 配置工具：通过 Triconex 提供的专用软件（如 TriStation）对 4352B 模块进行配置。用户可以在软件中设置通信接口的参数，如 IP 地址、子网掩码、网关（对于以太网接口），波特率、数据位、停止位、校验位（对于串行接口）等。同时，还可以配置通信协议的相关参数，如 Modbus 的设备地址、寄存器地址范围等。

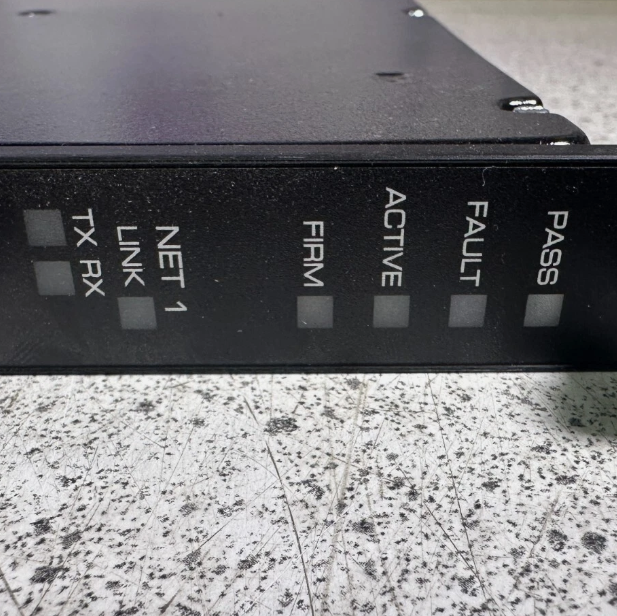

• 诊断与监控：模块具备完善的诊断和监控功能，能够实时监测通信接口的状态和通信数据。通过 TriStation 软件，用户可以查看通信接口的连接状态、通信错误信息、数据传输速率等参数，及时发现和解决通信故障。

四、可靠性与安全性

冗余与容错能力

• 三重化冗余支持：作为 Tricon 三重化冗余系统的一部分，4352B 模块的三个通道并行工作，实现数据的冗余采集和传输。当某个通道出现故障时，系统能够自动切换到正常的通道继续进行通信，确保通信的连续性和可靠性，不会影响整个控制系统的正常运行。

• 容错机制：具备多种容错机制，如数据校验、重传机制等。在数据传输过程中，对传输的数据进行校验，如果发现数据错误，能够自动请求重传，确保数据的准确性和完整性。

安全认证

符合国际上严格的安全标准和规范，如 IEC 61508、IEC 61511 等。这些标准和规范对安全相关系统的功能安全、可靠性等方面提出了明确的要求，4352B 模块通过相关认证，能够为工业过程提供可靠的安全保障，确保在关键应用中的安全通信。

五、应用领域

• 石油化工：在炼油、化工生产过程中，4352B 模块用于实现 Tricon 系统与上位机监控系统、分布式控制系统（DCS）之间的数据通信。例如，将 Tricon 系统采集到的现场温度、压力、流量等数据传输给上位机监控软件，实现生产过程的实时监控和数据分析；同时，接收上位机下发的控制指令，实现对生产设备的远程控制。

• 电力行业：应用于发电厂、变电站等场所，实现 Tricon 系统与电力监控系统、调度系统之间的通信。例如，将发电机的运行参数、电力设备的状态信息等传输给电力监控系统，实现对电力生产过程的集中管理和调度；同时，接收调度系统下发的指令，调整发电机的输出功率等。

• 制药行业：在药品生产过程中，4352B 模块用于实现 Tricon 系统与生产管理系统、质量控制系统之间的数据交互。例如，将生产过程中的关键参数传输给生产管理系统，实现对生产过程的追溯和管理；同时，接收质量控制系统下发的质量标准和控制指令，确保药品生产的质量和安全。
