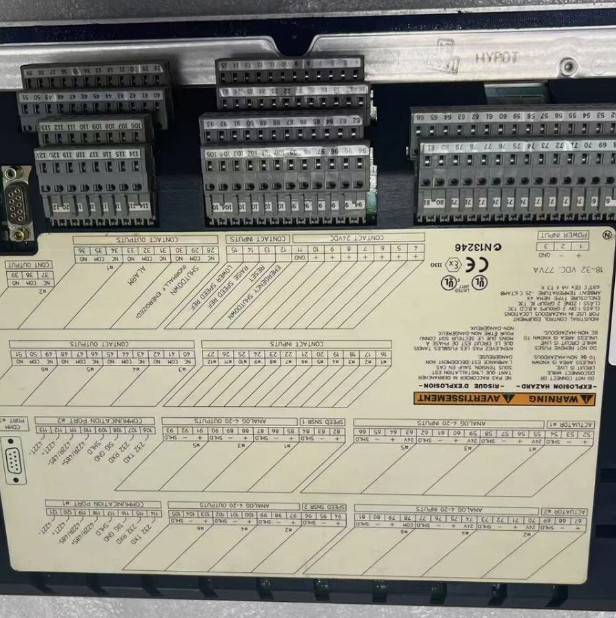

WOODWARD 9907-164 控制器介绍

WOODWARD的9907-164是一款专为工业燃气轮机、蒸汽轮机及大型动力系统设计的高性能数字调速与保护控制器，属于WOODWARD ProTech®系列的核心产品。其核心功能是实现对高精度转速控制、超速保护、负载分配及故障诊断，广泛应用于燃气电厂、分布式能源站、石油化工、船舶动力及工业驱动系统等场景。以下从技术特性、功能优势、应用场景及用户价值等维度详细解析：

1. 核心功能与定位

• 超速保护与安全控制
  作为三重模块化冗余（TMR）设计的控制器，9907-164专为关键安全系统设计，符合IEC 61508 SIL 3和API 670标准，提供超速保护、喘振保护及机械故障检测功能，确保设备在极端工况下的安全运行。

• 高精度调速与负载分配
  支持燃气轮机、蒸汽轮机的转速控制及多机并联系统的负载分配，适用于联合循环发电或工业驱动场景。

• 冗余与可靠性
  采用三取二表决逻辑（2oo3），即使单个模块故障，系统仍能安全运行，适用于对可靠性要求极高的场景（如核电、化工）。

• 工业通信与集成
  支持Modbus TCP、EtherCAT、PROFINET等协议，便于与DCS、SCADA或第三方设备集成。

2. 技术参数

3. 功能特性

• 超速保护与安全功能

• 三重冗余设计：三个独立控制模块实时比较数据，通过2oo3逻辑输出控制信号，确保单个模块故障时系统仍安全。

• 超速保护：软件限速（可设置多级报警和停机阈值），默认停机阈值为110%额定转速（可调），响应时间≤10ms。

• 喘振保护：监测压缩机或涡轮机的喘振裕度，自动调整运行参数，避免设备损坏。

• 高精度调速与负载分配

• 多变量PID控制：支持转速、功率、压力、温度等多参数的闭环控制，适应复杂工况。

• 负载分配：通过EtherCAT或Modbus TCP实现多台机组间的功率分配，支持下垂控制或等微增率控制。

• 执行器兼容性

• 支持多种执行器类型（如电子执行器、液压伺服阀、电动执行器），通过参数配置适配不同驱动需求。

• 高动态响应输出（如PWM信号），适用于高速执行器控制。

• 故障诊断与事件记录

• 传感器故障检测：实时监测转速、压力、温度等传感器信号，异常时触发报警或切换至备用传感器。

• 事件记录：记录最近2000条故障和操作事件，支持故障代码查询及趋势分析。

• 自诊断功能：定期自检硬件状态，报告模块健康度。

• 配置与编程

• 通过WOODWARD ProTech软件进行参数配置和逻辑编程，支持图形化界面及代码导入。

• 内置预设模板（如燃气轮机、蒸汽轮机），简化调试过程。

4. 应用场景

• 燃气轮机发电

• 分布式能源站中的燃气轮机调速与超速保护，支持天然气或沼气发电。

• 联合循环发电系统中的燃气轮机与蒸汽轮机协同控制，优化整体效率。

• 蒸汽轮机控制

• 工业蒸汽轮机的转速与功率控制，适用于化工、造纸、制糖等行业的余热发电。

• 船舶动力系统

• 大型船舶的燃气轮机或柴油机主推进系统，实现功率分配和调速，优化燃油消耗。

• 石油化工与工业驱动

• 大型压缩机、泵机的调速与保护，确保工艺流程的稳定性和安全性。
