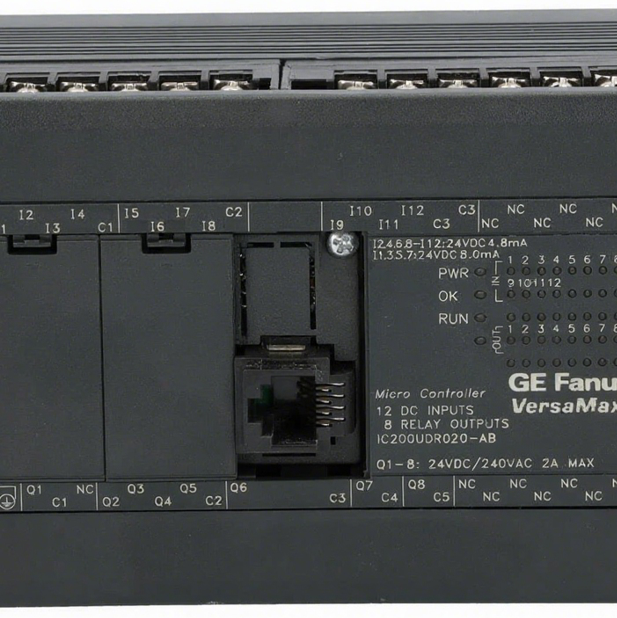

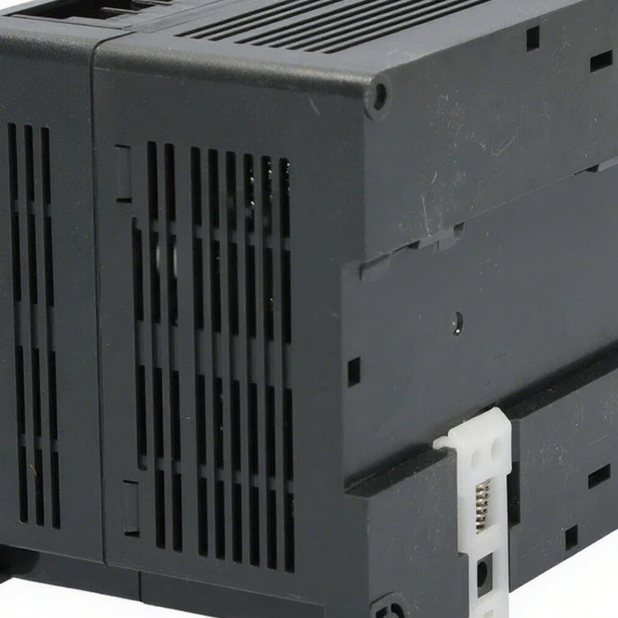

GE的IC200UDR020是GE VersaMax系列PLC（可编程逻辑控制器）中的一个关键模块，属于数字量输入/输出（I/O）扩展模块，专为工业自动化控制设计。它通过扩展I/O点数，帮助用户灵活构建分布式控制系统，适用于工厂自动化、过程控制、能源管理等场景。以下从功能特性、技术参数、应用场景、安装配置及维护支持等方面详细介绍：

一、核心功能：扩展数字量I/O，实现灵活控制

1. 数字量输入（DI）功能

• 通道数量：

• 提供8路数字量输入通道，可连接开关、按钮、传感器（如接近开关、限位开关）等设备，监测现场设备的状态（如开/关、运行/停止）。

• 输入类型：

• 支持干接点（无源触点）或湿接点（有源信号，如24V DC）输入，适应不同信号源。

• 输入电压范围：

• 典型输入电压为24V DC，兼容12V DC至30V DC宽范围输入，抗电压波动能力强。

• 响应时间：

• 输入信号响应时间≤1ms，确保实时监测现场状态变化。

2. 数字量输出（DO）功能

• 通道数量：

• 提供8路数字量输出通道，可驱动继电器、电磁阀、指示灯等设备，实现控制指令的输出（如启动/停止电机、打开/关闭阀门）。

• 输出类型：

• 为晶体管输出（NPN或PNP型），支持24V DC负载，适用于驱动直流负载（如小型继电器、LED灯）。

• 输出容量：

• 每通道最大输出电流为0.5A，总输出电流不超过4A（8通道并联时），可驱动多个低功率设备。

• 过载保护：

• 内置短路保护和过流保护，防止输出电路损坏。

3. 扩展与通信功能

• 扩展能力：

• 通过VersaMax总线接口与GE VersaMax系列PLC（如IC200CPU001主控模块）连接，最多可扩展32个I/O模块，支持256路数字量I/O或64路模拟量I/O（需搭配模拟量模块）。

• 通信协议：

• 依赖主控模块的通信协议（如Modbus RTU、Profibus DP、DeviceNet等），实现与上位机（HMI、SCADA系统）的数据交换。

二、技术参数：高性能与高可靠性

1. 电气参数

2. 环境适应性

• 工作温度：

• -20℃～+60℃（工业级），适应恶劣工业环境（如高温车间、户外设备）。

• 存储温度：

• -40℃～+85℃，确保长期可靠性。

• 湿度：

• 5%～95% RH（无凝露），防潮设计。

• 振动/冲击：

• 符合IEC 60068-2-6标准，抗振动（5g）和冲击（50g），适用于移动设备或船舶应用。

3. 防护等级

• 外壳材质：

• 金属或高强度塑料，防护等级达IP20（防触电、防异物进入），适合安装在控制柜内。

• 安装方式：

• 支持DIN导轨安装或面板安装，便于快速部署。

三、应用场景：工业自动化的核心组件

1. 工厂自动化

• 生产线控制：

• 监测传送带运行状态（如光电开关信号），控制电机启停或报警灯指示。

• 包装机械：

• 接收按钮信号（如启动/停止），驱动气缸或电磁阀完成包装动作。

2. 过程控制

• 水处理系统：

• 监测液位开关信号（如高/低液位），控制水泵启停或阀门开关。

• 锅炉控制：

• 接收压力开关信号（如超压报警），触发安全阀动作或停机保护。

3. 能源管理

• 光伏电站：

• 监测逆变器运行状态（如并网/离网），控制断路器分合闸。

• 风电场：

• 接收风速传感器信号（如超速报警），触发变桨系统动作或紧急停机。

4. 建筑自动化

• 楼宇照明控制：

• 接收光感传感器信号（如白天/夜晚），自动控制路灯或室内照明开关。

• 空调系统：

• 监测温度开关信号（如高温报警），启动冷却风扇或调整制冷量。

四、安装与配置：简单易用，快速集成

1. 硬件安装

• 步骤：

1. 将IC200UDR020模块通过DIN导轨或面板固定在控制柜内。

2. 使用VersaMax总线电缆将模块与主控模块（如IC200CPU001）连接。

3. 连接现场设备的输入信号（如开关、传感器）至DI通道，输出负载（如继电器、电磁阀）至DO通道。

2. 软件配置

• 工具：

• 使用GE提供的Proficy Machine Edition或VersaPro编程软件配置I/O通道参数（如输入滤波时间、输出保持功能）。

• 地址分配：

• 模块地址由主控模块自动分配，用户可通过软件映射I/O点至逻辑程序（如梯形图、功能块图）。

3. 接线示例

• DI通道接线：

• 干接点：连接开关触点至DI通道和公共端（COM），无需外部电源。

• 湿接点：连接24V DC电源正极至DI通道，负极至公共端（COM），开关触点串联在信号回路中。

• DO通道接线：

• 连接24V DC电源正极至DO通道，负极至负载（如继电器线圈），负载另一端接公共端（COM）。
