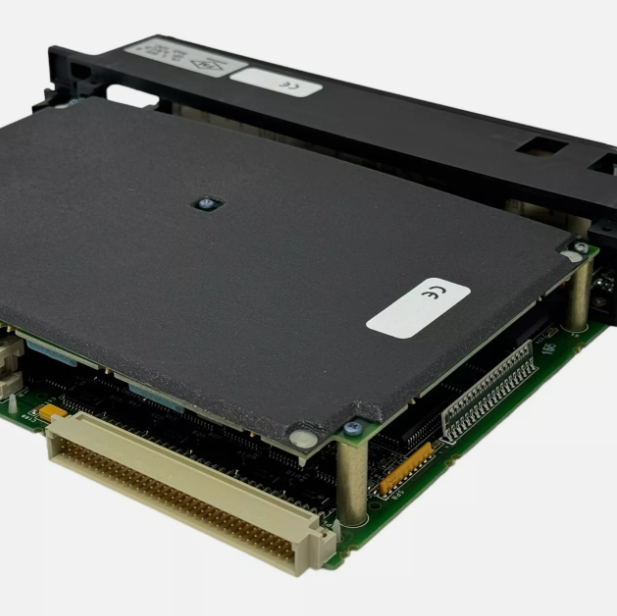

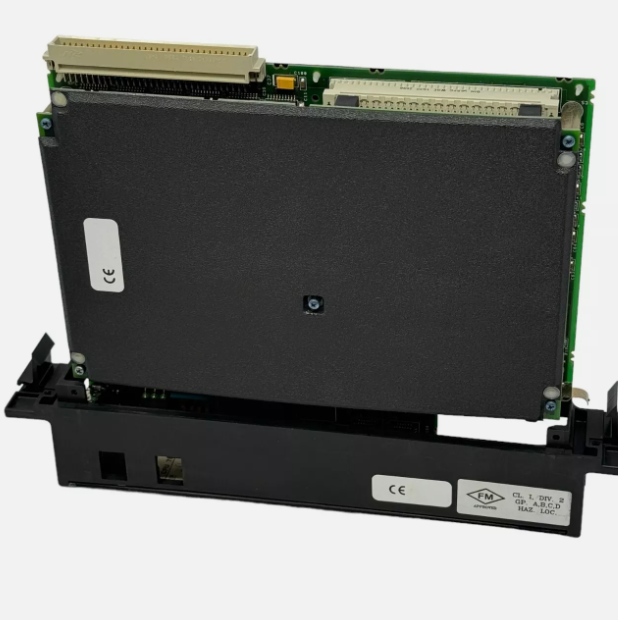

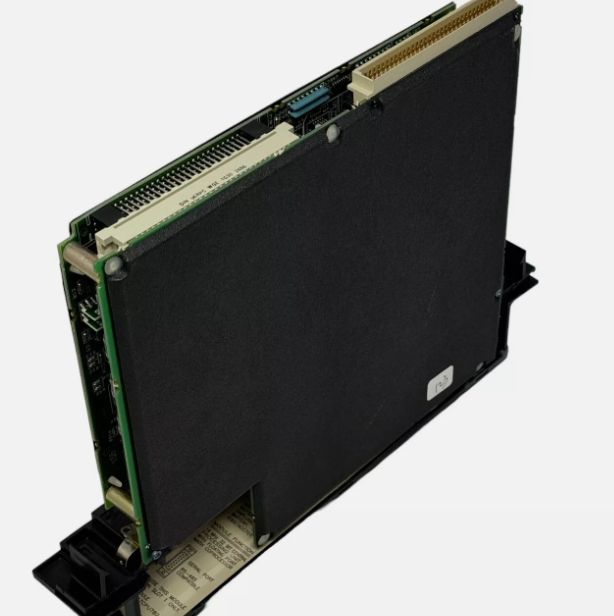

IC697CPU782是一款可编程逻辑控制器，设计用于单个机架插槽。它能够实时控制机器和材料搬运系统。机架安装背板允许与各种I/O模块通信。要操作和控制此设备，请使用串通控制开关或连接到带有相应软件的计算机。IC697CPU782是一款136MHz微处理器，能够以1.4微秒的性能速度执行浮点运算。此设备可处理高达12k的输入和输出以及96个模拟I/O的各种混合器。

IC697CPU782需要一个内存扩展板来存储数据和程序信息。此扩展板提供高达512 KB的易失性内存和256 KB的闪存。CMOS RAM电池用于维护易失性内存。要安装此扩展板，CPU单元首先必须通过连接的计算机进行初始化。IC697 LAN接口模块、IC690和IC691总线控制器、众多处理器模块、各种通信模块以及所有离散和模拟I/O模块与IC697系列兼容。

此设备由运行于程序员计算机上的软件配置。DIP开关和跳线对于编程不是必需的。配置可通过串行或并行接口进行。如果安装了适当的硬件，也可以通过以太网连接进行配置。使用MS-DOS或Windows 95和Windows NT计算机运行适当的软件来编程IC697CPU782。密码保护配置设置以及内置的防内存保护键开关。

安装IC697CPU782的详细说明可以在设备手册中找到。在安装前断开电源。将内存键开关设置在关闭位置。将串通控制开关设置在停止位置。连接内存扩展板。CMOS RAM电池可以插入任一连接器。将IC697CPU782插入机架，并通电。
