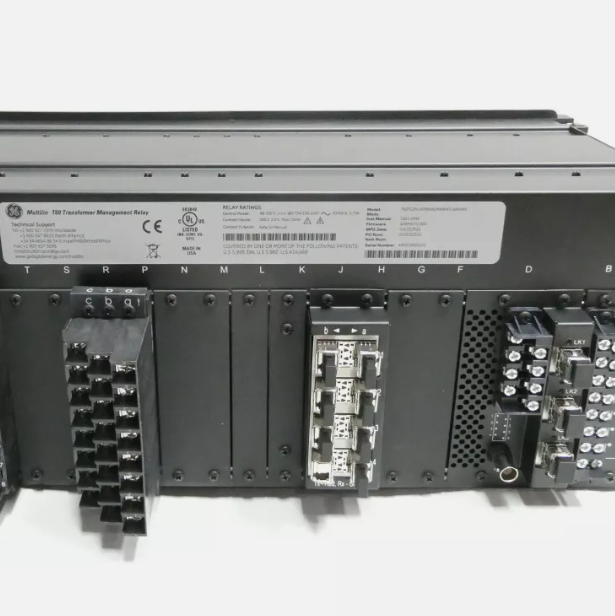

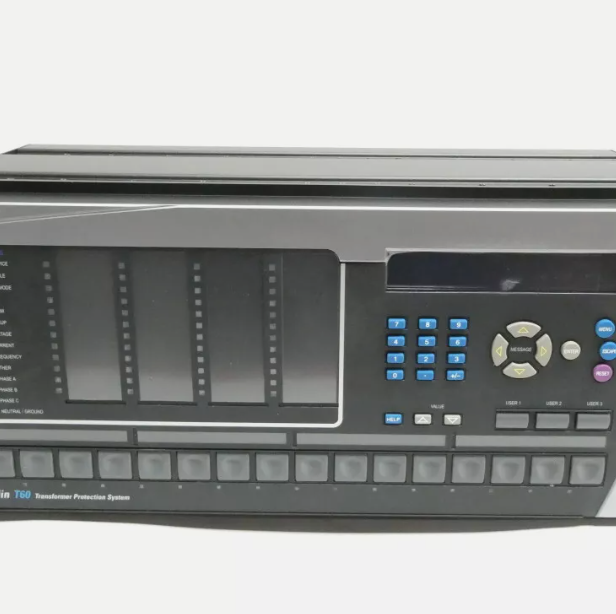

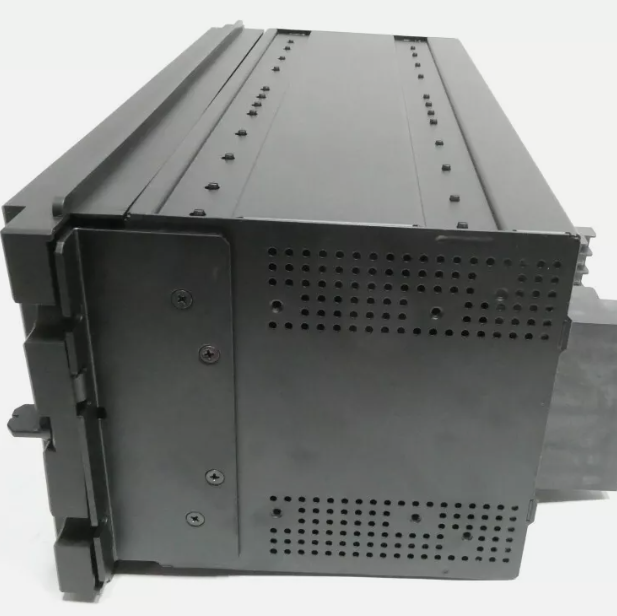

Grid Solutions Multilin T60 全功能多绕组变压器保护系统

Multilin™ T60 变压器保护系统是一款全面的三相变压器继电器，旨在保护中大型电力变压器。T60 提供自动或用户可定义的幅值参考绕组选择，用于电流互感器（CT）比率匹配，并对所有类型的变压器绕组连接执行自动相位补偿。

保护与控制

· 双斜率、双断点差分制动特性，包括受限和未受限差分
· 变压器过励过载和抑制、热过载保护、二次谐波涌流和匝间故障检测
T60 算法允许用户即使对于三角形连接的变压器绕组也启用零序电流的移除，适应具有各种接地配置的变压器。
· 带功率摆动检测和负载侵占功能的五区后备距离保护
· 一体化保护与控制功能，减少设备数量
· 符合 IEEE C37.91 标准的变压器安全高速保护，最大限度延长资产寿命
· 通过自适应二次谐波制动算法提供变压器励磁和涌流的改进安全性
· 灵敏的接地故障保护提供低至绕组 5% 的低阻抗差分保护，以限制变压器损坏
· 集成变压器热监控，用于资产管理和维护优化
· 嵌入式同步相量测量功能（符合 IEEE C37.118），无需专用 PMU，并支持同步相量多播（符合 IEC 61850-90-5），降低带宽和通信基础设施成本
· 一体化大型全彩显示屏，通过间隔模拟以及指示器功能和相量图形可视化，提供受保护间隔的实时可视化与控制
· 先进的 IEC 61850 Ed. 1 和 Ed. 2 认证实施，通过 SCL 文件和全面过程总线支持（IEC 61850-9-2LE 或 IEC 61869* 或 IEC 61850-9-2 Hardfiber）确保互操作性、设备管理优化和降低拥有成本
· 可路由 GooSE（R-GOOSE）使客户能够发送超出变电站的 GooSE 消息，从而实现 WAPC 和更经济高效的广域应用通信架构
· 通过 IEC 62439-3 PRP 支持，将故障转移时间减少到零，从而提高网络可用性
· 高密度输入输出，支持从一个强大设备控制多个开关场资产
· 一体化大型全彩显示屏，用于受保护间隔的实时可视化与控制

网络安全

· CyberSentry™ 提供符合行业标准和服务的高端网络安全（NERC CIP、AAA、Radius、RBAC、Syslog）

高级通信

· 3 个独立以太网端口，用于与 IEEE 1588 支持的同时和专用网络连接
· 支持 IEEE C37.111-1999/2013、IEC 60255-24 Ed 2.0 COMTRADE 标准
· IEC 61850-9-2LE/IEC 61869* 网络或 IEC61850-9-2 Hardfiber 过程总线支持
· 直接 I/O，用于 DTT 和辅助导频方案的安全高速交换 UR
· 使用热点、寿命损失和老化因素进行变压器资产监控
· 适用于环网或 3/2 接线配置中多达六个绕组的变压器

监测与计量

· 为三相变压器、自耦变压器、电抗器、分裂相和相位角调节变压器提供可靠且安全的保护
· P&M 类电压、电流和序分量的同步相量
· 可作为自动化变电站控制系统中的独立组件或组件
· 高级记录功能，具有高容量事件记录
