1. 核心概述

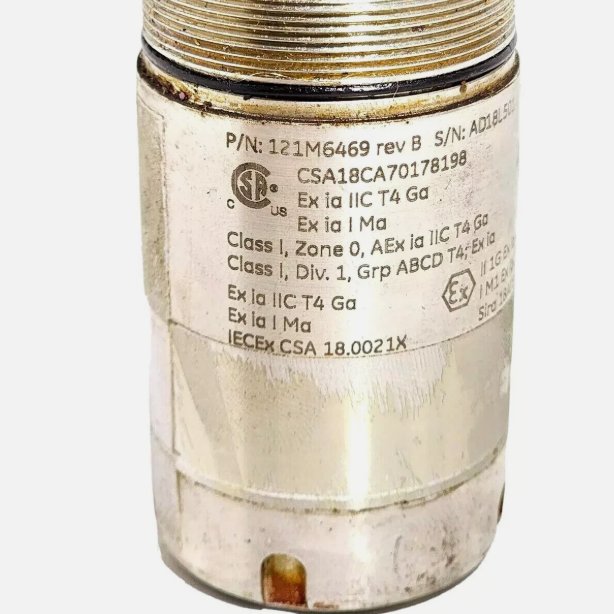

121M6469 属于 Bently Nevada 较早期的 7200 系列 振动传感器产品线。其工作原理是电磁感应（electro-dynamic）。传感器内部包含一个磁铁和一个线圈，线圈通过弹簧片悬浮在磁铁的磁场中。当传感器壳体随机器一起振动时，磁铁随之运动，但由于惯性，线圈会倾向于保持静止。这种磁铁与线圈之间的相对运动就会在线圈中感应出与振动速度成正比的电压信号。

重要提示： 这是一款无源（被动式）传感器，无需外部供电即可工作。

2. 主要功能与用途

这款传感器的主要功能是测量机器轴承座或壳体表面的绝对振动速度。振动速度是评价机器整体振动烈度（如ISO 10816标准）的最常用参数。

典型应用包括：

• 中低速旋转机械的振动监测：如水泵、风机、电机、齿轮箱、压缩机、造纸机等。

• 预测性维护（PdM）：是进行定期振动数据采集和分析的理想工具。

• 连续安全监测：可用于连接到简单的振动表或监控系统，实现设备的连续保护和报警。

• 通用机械振动测量：由于其坚固耐用和无需供电的特性，在工业领域应用极其广泛。

3. 主要技术参数

• 传感原理：电磁感应（惯性式速度传感器）

• 输出信号：交流电压信号，与振动速度值成正比。典型灵敏度为 100 mV/in/s 或 200 mV/in/s。这意味着当振动速度值为 1 inch/second（英寸/秒）时，传感器输出100mV或200mV的电压信号。

• 频率范围：通常约为 10 Hz 至 1000 Hz。其在低频段的响应特性（~10Hz）优异，非常适合监测泵、风机等中低速设备。

• 测量范围：速度值测量范围通常可达 0 to 2 inch/s 或更高。

• 电气连接：121M6469 通常指代的是“传感器本体”，但它通常与一个后缀（如 -01, -02）一起来指定其自带电缆的长度（例如-02代表2米）。电缆通常是两芯屏蔽电缆，直接从传感器壳体引出。

• 安装方式：传感器底部通常有一个¼-28 UNF 或 M6 的螺纹孔，可以使用双头螺柱（stud）将其牢固地固定在机器的测量点上。这是确保准确测量，尤其是高频测量的最佳方式。也可使用磁座（提供磁吸底座）进行临时测量。

• 外壳材料：通常为不锈钢，提供良好的机械保护和耐腐蚀性。

• 工作温度范围：标准型号通常为 -50°C 至 +120°C。
