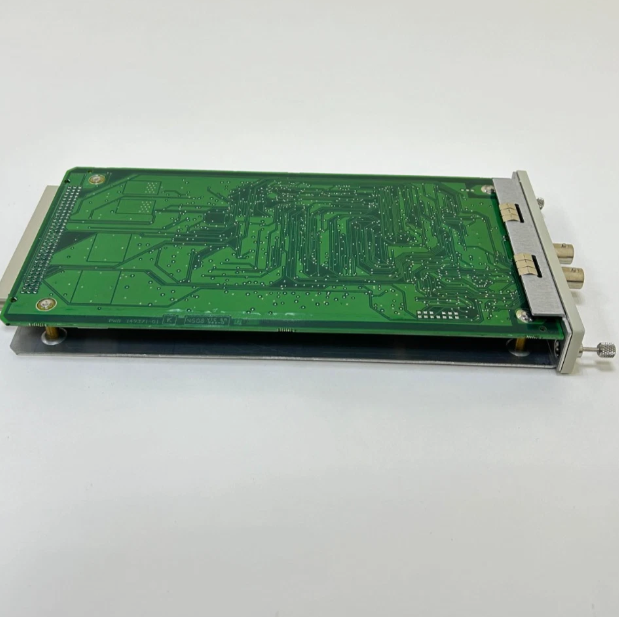

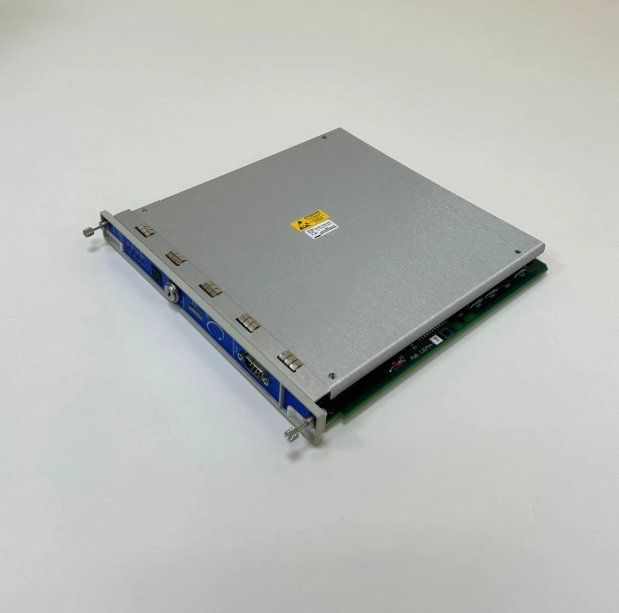

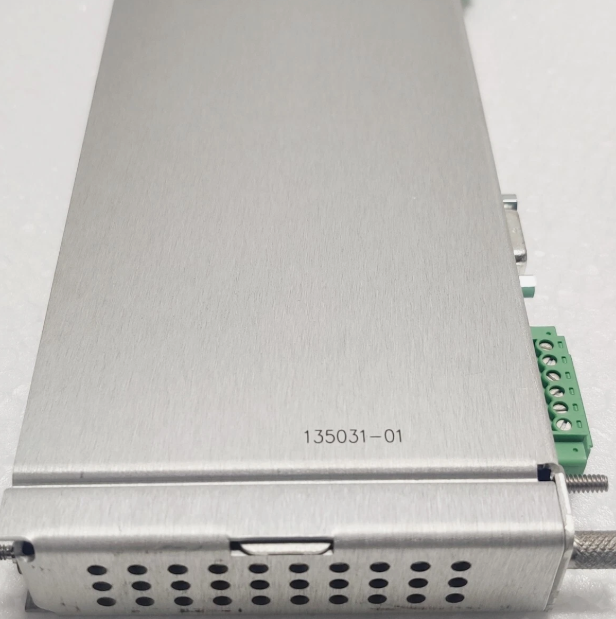

BENTLY NEVADA 的 149369-01 是 3500/25 键相模块，一款用于机械状态监测系统的半高、双通道模块，能够接收来自接近探头或磁性传感器的输入信号，并将其转换为数字键相信号，为 3500 机架中的监视器模块提供精确的键相位信息。

核心功能

1. 键相信号处理

• 信号转换：将来自接近探头或磁性传感器的模拟信号转换为数字键相信号，指示轴上的键相标记何时与传感器重合。

• 多通道支持：每个模块提供 2 个输入通道，3500 机械保护系统最多可安装 2 个键相模块，接收 4 个键相信号（常规配置）；在配对配置中，最多可接受 8 个键相信号。

• 冗余设计：在三重模块冗余（TMR）应用中，支持两个键相模块并行工作，提供主键相信号和辅助键相信号，增强系统可靠性。

2. 信号兼容性与扩展性

• 传感器兼容性：支持电涡流传感器和电磁式传感器，输入信号范围为 -0.8V 至 -21.0V（非绝缘 I/O 模块）和 +5V 至 -11V（绝缘 I/O 模块）。

• 向下兼容性：与现有 Keyphasor 模块（如 PWA 125792-01）在形状、配合和功能上完全兼容，便于旧系统升级。

• 扩展能力：通过配置多个模块，可满足复杂机械系统的多键相信号需求。

3. 状态监测与故障诊断

• 转速监测：记录每个键相传感器的转速值，为振动分析提供基础数据。

• 矢量参数测量：支持 1X 幅值和相位等向量参数的测量，辅助故障诊断。

• 模块状态反馈：返回模块和通道状态信息，便于系统维护。

技术规格

1. 电气参数

• 自动门槛：最小信号幅值为 2V 峰-峰值，最小频率为 120 rpm（2Hz）。

• 手动门槛：适用于输入频率大于 0.017Hz（1 rpm 对于每转 1 个事件）的场景，触发最小信号幅值为 500mV 峰-峰值，滞后可调（0.2 至 2.5V）。

• 电源消耗：正常工作时为 3.2 瓦。

• 输入阻抗：最小 21.8kΩ。

• 信号限幅：模块内部可限幅，确保输入信号不超过规定范围。

• 触发门槛：

2. 物理参数

• 尺寸：半高度模块，适配 3500 系列机架。

• 安装方式：机架式安装，支持热插拔。

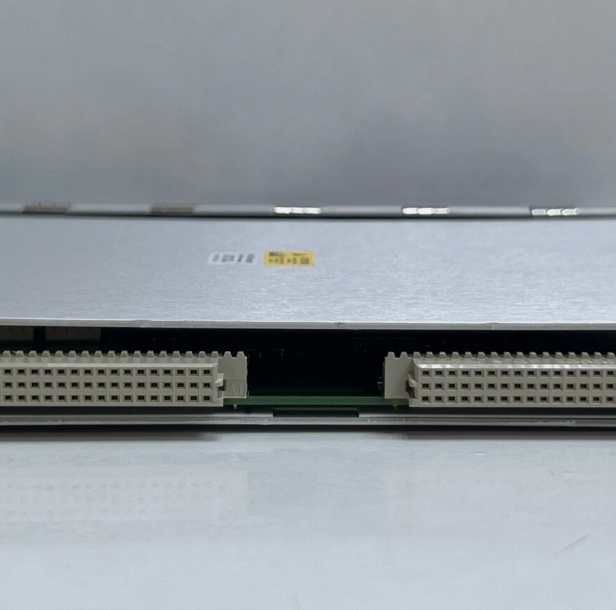

• 接口：前面板提供同轴接头，输出 2 个缓冲键相位信号；背面通过欧式接头提供相同信号。

3. 环境适应性

• 工作温度：-30°C 至 +65°C。

• 存储温度：-40°C 至 +85°C。

• 湿度范围：95% 非冷凝，适应恶劣工业环境。
