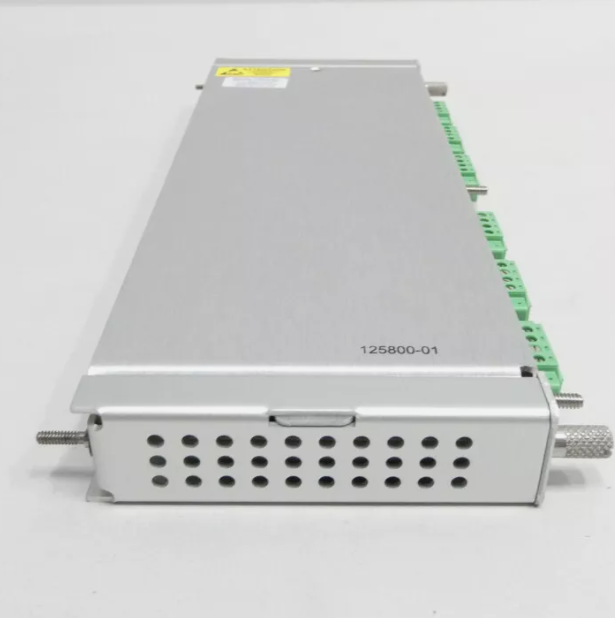

Bently Nevada 125800-01 模块技术说明

1. 模块基础信息

• 制造商：Bently Nevada（现属Baker Hughes旗下）

• 完整型号：125800-01

• 产品类别：机械状态监测模块

2. 核心功能

• 主监测参数：

• 径向振动（通常支持5mm/8mm电涡流探头）

• 轴向位移监测

• 转速/键相位信号处理

• 信号处理能力：

• 原始信号放大（50mV/mil典型灵敏度）

• 动态信号滤波（10Hz-5kHz带宽可调）

• 峰值/间隙电压检测

3. 电气规格

4. 机械特性

• 安装方式：

• 19英寸机架安装（符合ISA-RM标准）

• 模块尺寸：约150×80×30mm（宽×高×深）

• 连接器类型：

• 前部：9针D-sub（传感器接口）

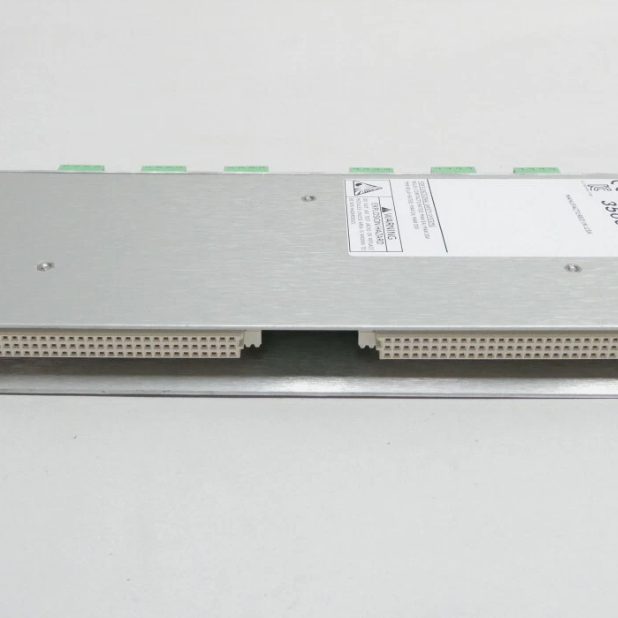

• 后部：34针欧式插头（背板通信）

5. 系统集成

• 兼容框架：

• 125705-01（电源模块）

• 125735-01（转速模块）

• 3300/16框架系统（最多16槽位）

• 可与以下模块混装：

• 通信协议：

• 支持BNC-485专有协议

• 可升级至Modbus RTU（需固件升级）

6. 校准与维护

• 校准周期：建议12个月

• 校准步骤：

1. 施加-2VDC基准信号

2. 调整零位电位器（ZERO）

3. 施加+18VDC满量程信号

4. 调整增益电位器（SPAN）

• 故障代码：

• 绿色：运行正常

• 黄色：报警状态

• 红色：危险状态

• 闪烁：通信故障

• LED状态指示：
