产品介绍

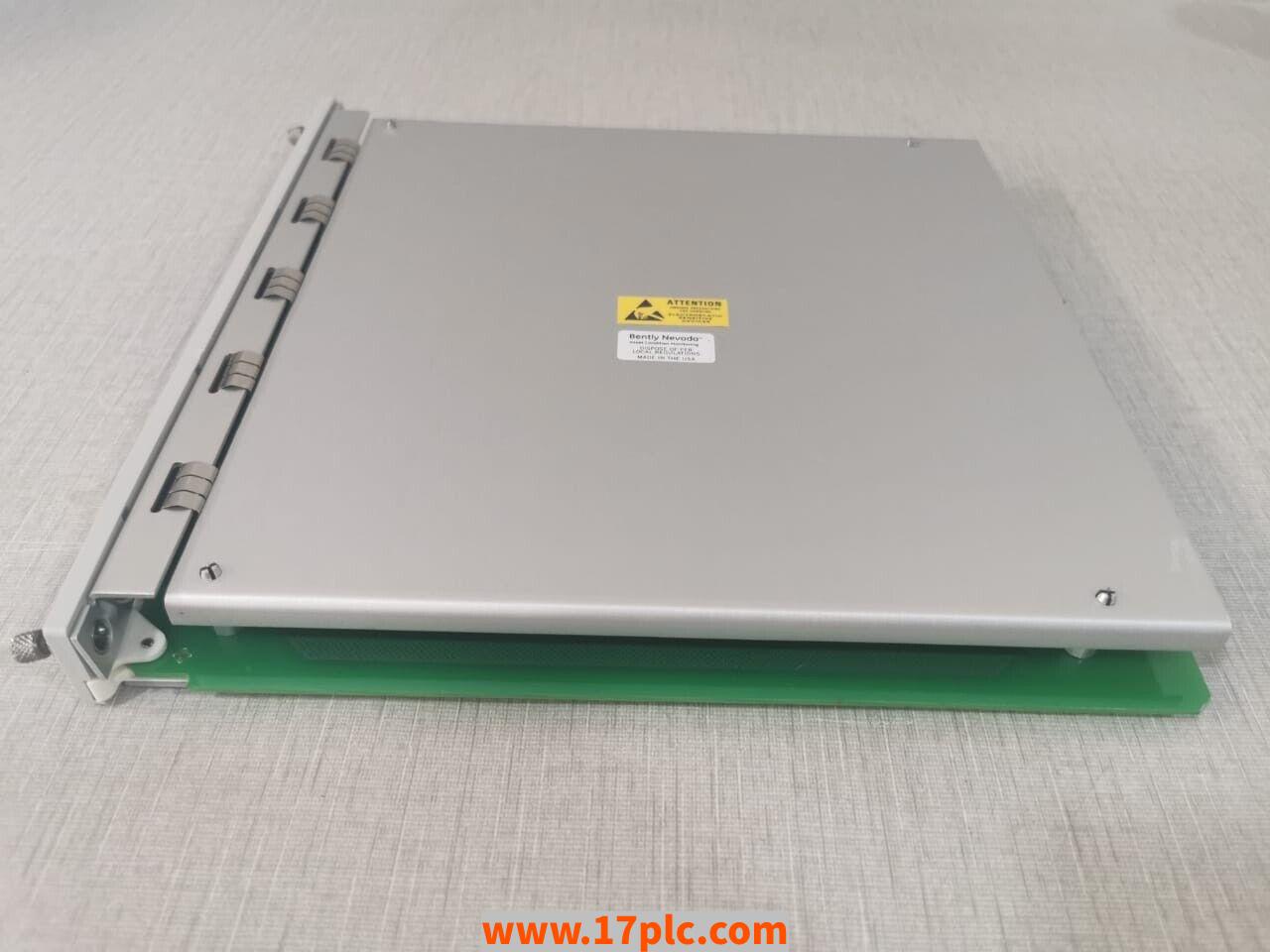

本产品是一款用于监测往复式压缩机曲轴箱和十字头振动的4通道设备。它能接收地震传感器的输入信号，对振动测量信号进行处理，并与用户设定的报警值进行比较。

功能特点

每个通道都可以通过3500机架配置软件进行编程，实现以下功能：脉冲加速度、加速度2、往复式速度和低频往复式速度。通道以成对方式分组，可执行不同或相似的功能。

主要用途

1. 通过持续比较参数与配置的报警值，实现机械设备保护。

2. 提供压缩机运行和维护所需的关键信息。

每个通道根据输入信号生成静态值，您可以为此设置报警和危险阈值。

技术参数

信号输入：1至4个接近探针信号

信号范围：10至100 mVrms

频率范围：3至30,000 Hz

精度：±0.5%读数

分辨率：0.1 mils/sec

测量类型：峰值速度、峰值脉冲、平均速度、平均脉冲

输出信号：4个模拟输出信号（0至10 V或4至20 mA），4个数字输出信号（干接点）

报警继电器输出：4个报警继电器输出（干接点）

通信端口：RS-232、RS-485、以太网

电源要求：120或240 VAC，50/60 Hz

操作温度范围：0至55 °C（32至131 °F）

储存温度范围：-20至70 °C（-4至158 °F）

物理尺寸及重量

监测器模块（主板）：

尺寸（高度x宽度x深度）：241.3 mm x 24.4 mm x 241.8 mm（9.50 in x 0.96 in x 9.52 in）

重量：0.91 kg（2.0 lb）

I/O模块（非隔离）：

尺寸（高度x宽度x深度）：241.3 mm x 24.4 mm x 99.1 mm（9.50 in x 0.96 in x 3.90 in）

重量：0.20 kg（0.44 lb）

I/O模块（隔离）：

尺寸（高度x宽度x深度）：241.3 mm x 24.4 mm x 163.1 mm（9.50 in x 0.96 in x 6.42 in）

重量：0.46 kg（1.01 lb）
