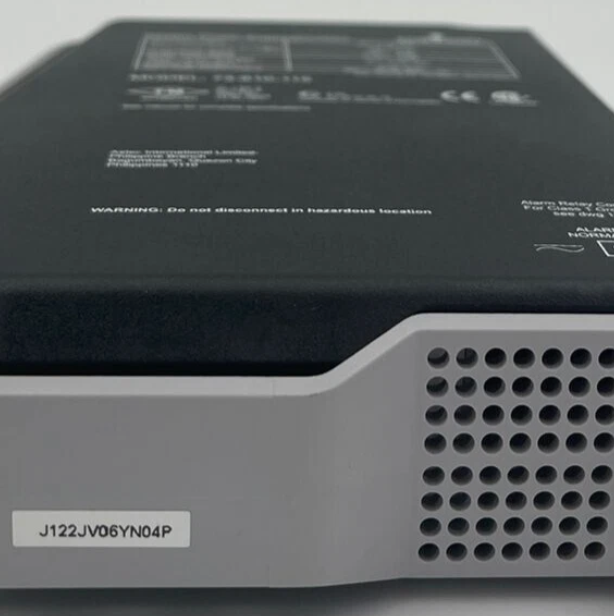

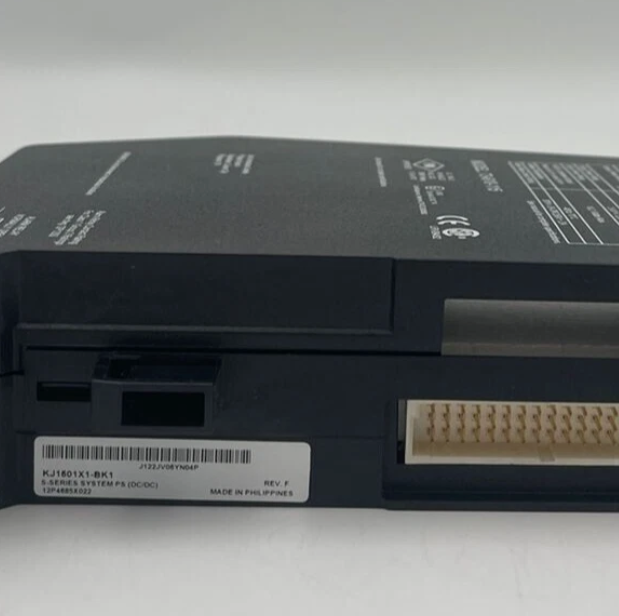

KJ1501X1 - BC4系统双直流电源

危险环境
II 3G Ex nA nC IIC Gc
Nemko 07ATEX3058U
可在“DeltaV™ S系列和CHARMs硬件安装”手册中找到。该电源的电压源在12 VDC直通模式下，正常运行时不得产生或包含超过12.6 VDC的电位源，且最大供电电流不得超过16 A。

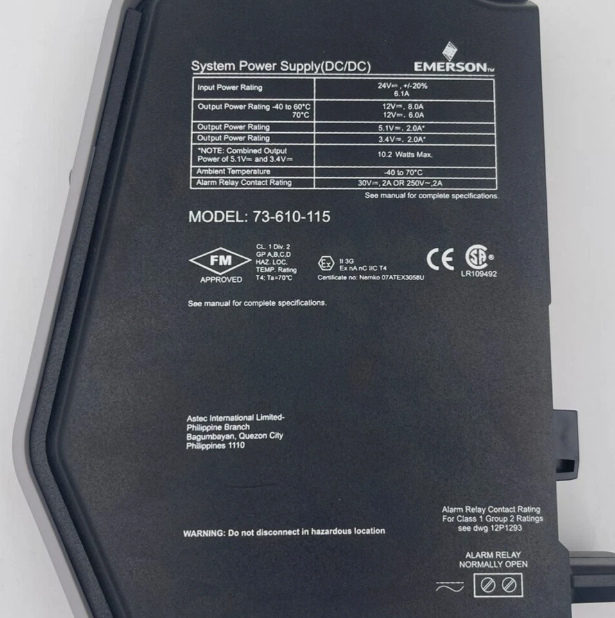

电源规格

• 输入额定值：12 VDC时为14.8 A

• 输出额定值：24 VDC时为6.1 A

• 12 VDC时为13 A（12 VDC输入）

• 12 VDC时为8 A（24 VDC输入）

• 2.0 A时为5.1 VDC

• 2.0 A时为3.4 VDC

• 输出功率：10.2 W（总共来自+5.1 VDC和+3.4 VDC）

拆卸与安装
系统通电时，不得拆卸或安装该单元。

维护与调整
本单元不含用户可维修部件，不应以任何理由拆卸。无需校准。

其他安全认证
CL. 1 Div. 2
GP. A,B,C,D
HAZ. LOC
TEMP. 等级T4
FM认证

环境规格

• 环境温度：-40°C至+70°C

• 冲击：10g ½正弦波，持续11毫秒

• 振动：2至13.2Hz时峰峰值1mm；13.2至150Hz时为0.7g

• 空气污染物：ISA - S71.04 - 1985空气污染物等级G3

• 相对湿度：5%至95%，无冷凝

注意：产品序列号以及制造日期和地点请参考产品标签。

警告：本产品在危险区域的安装、拆卸和操作有特定说明。请参考文件12P2046“DeltaV™可扩展过程系统2区安装说明”。其他安装说明
