EMERSON的KJ3221X1-BK1是一款工业自动化领域的DeltaV™系统模拟量输入（AI）模块，专为高精度、高可靠性的过程信号采集设计，适用于需要连续信号监测的工业场景（如温度、压力、流量等）。以下从产品定位、核心功能、技术特性、应用场景及选型建议等维度展开详细介绍：

一、产品定位

• 模块类型：模拟量输入模块（AI），属于艾默生DeltaV™系统的I/O组件，用于采集现场设备的连续信号（如4-20mA、0-10V等）。

• 系列归属：DeltaV™ S系列或M系列I/O模块（具体需参考手册），兼容DeltaV™分布式控制系统（DCS）。

• 型号标识：

• BK：表示模块的配置或变体（如信号类型、防护等级、软件版本等）。

• 1：表示硬件版本或功能扩展（如支持HART协议、高精度版本等）。

• KJ3221：艾默生内部的产品系列代码，通常表示DeltaV™的模拟量输入模块。

• X1：表示硬件版本、通道数或特定功能（如通道隔离、信号滤波等）。

• -BK1：

二、核心功能与特性

1. 通道配置

• 支持电流信号（如4-20mA、0-20mA）。

• 支持电压信号（如0-10V、1-5V）。

• 部分型号支持热电偶（TC）或热电阻（RTD）输入（需确认具体型号）。

• 通道数量：通常提供8通道（具体需参考手册），支持多路模拟量信号采集。

• 信号类型：

2. 电气特性

• 电流信号：4-20mA（默认），部分型号支持0-20mA或0-24mA。

• 电压信号：0-10V（默认），部分型号支持±10V或±5V。

• 输入范围：

• 分辨率：通常为16位（部分型号支持更高分辨率），确保高精度测量。

• 精度：±0.1% FS（满量程）或更高（具体需参考手册）。

• 采样速率：支持高速采样（如100ms/通道），适应快速变化的信号。

3. 信号处理与诊断

• 信号滤波：内置数字滤波器，减少噪声干扰。

• 断线检测：支持电流信号断线检测（如4-20mA信号开路时报警）。

• 超量程报警：当信号超出设定范围时触发报警。

• HART协议支持（若型号支持）：可通过HART协议读取现场仪表的附加信息（如传感器状态、诊断数据）。

4. 隔离与保护

• 通道间隔离：每个通道独立隔离，防止通道间信号干扰。

• 过压/过流保护：内置保护电路，防止因误接线或信号异常导致模块损坏。

• 反接保护：支持信号极性反接保护，提高可靠性。

5. 状态指示与诊断

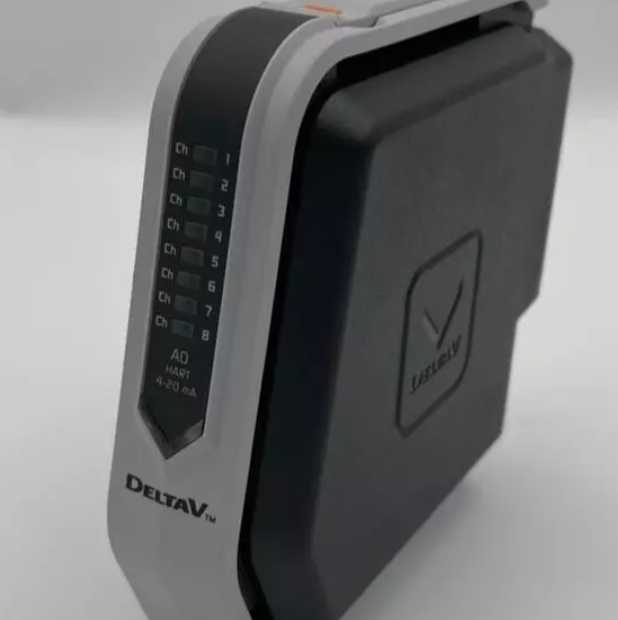

• LED指示灯：每个通道配备独立LED，显示通道状态（如信号正常、断线、超量程等）。

• 模块状态：通过基座LED或DeltaV™系统软件显示模块供电、通信及故障状态。

• 远程诊断：支持通过DeltaV™系统软件实时监测通道状态，便于故障排查。

6. 通信与集成

• 通信协议：通过DeltaV™总线与控制器通信，支持高速数据传输。

• 热插拔：支持带电插拔（需确认型号），便于维护。

7. 安装与扩展性

• DIN导轨安装：符合标准DIN导轨安装规范，便于机柜内安装。

• 模块扩展：可通过DeltaV™基座扩展多个I/O模块，适应不同规模的系统。

三、技术参数（示例）

注：具体参数需参考艾默生官方文档（如KJ3221X1-BK1的Datasheet）。

四、典型应用场景

1. 过程控制

• 例如：在炼油厂中，模块采集压力变送器的4-20mA信号，控制阀门开度。

• 化工/石油：采集压力、温度、流量等信号，实现精确的过程控制。

• 制药：采集液位、pH值等信号，确保生产过程符合标准。

2. 能源与电力

• 发电厂：采集发电机温度、振动等信号，实现设备状态监测。

• 电网：采集电流、电压信号，实现电能质量监测。

3. 水处理

• 污水处理：采集液位、浊度、pH值等信号，实现自动化控制。

• 供水系统：采集流量、压力信号，优化泵组运行。

4. 制造业

• 汽车制造：采集温度、压力信号，确保焊接、涂装等工艺质量。

• 食品加工：采集温度、湿度信号，保证产品质量。

5. 矿业与冶金

• 矿山：采集皮带秤、料位计等信号，实现物料计量。

• 冶金：采集炉温、压力信号，优化冶炼过程。
