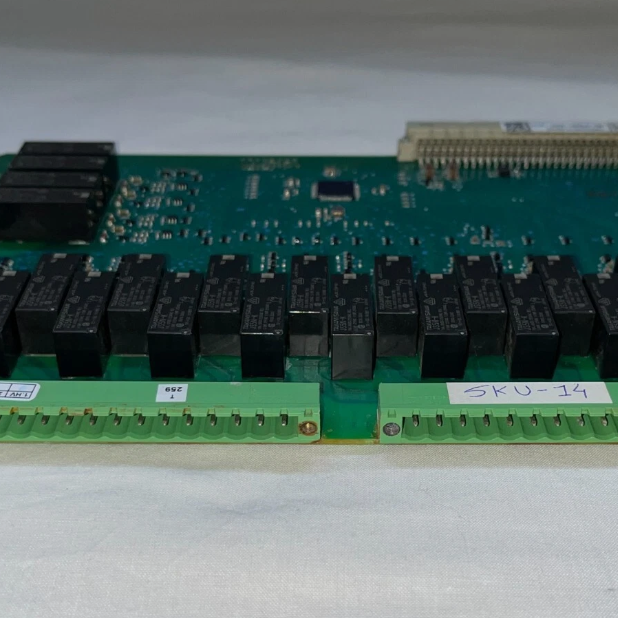

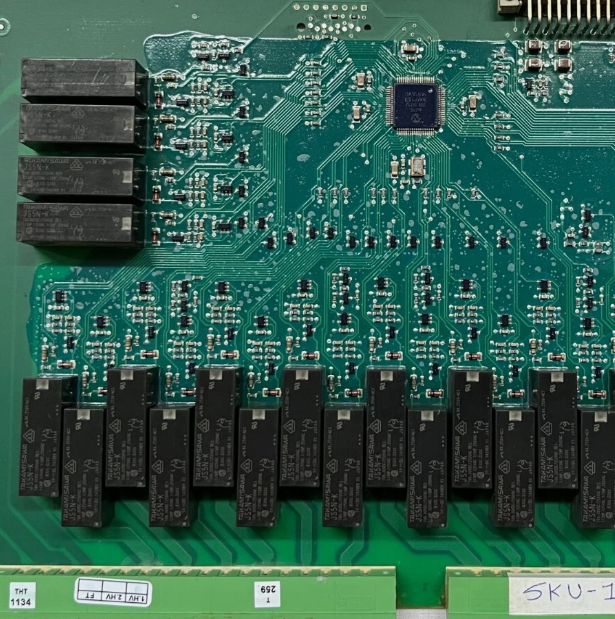

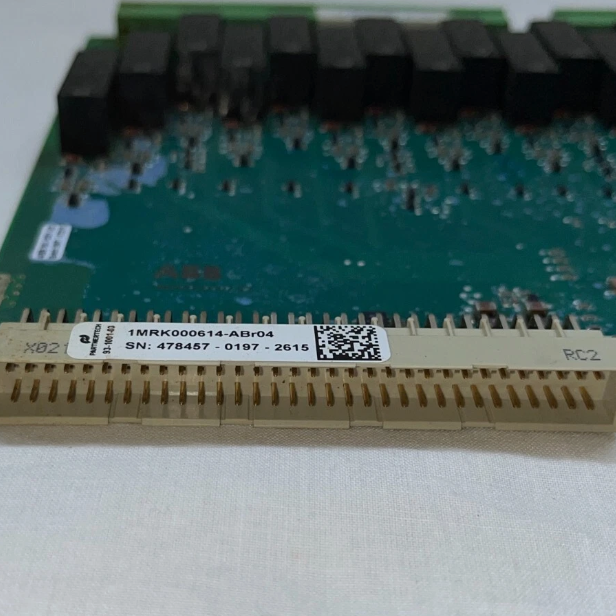

ABB 1MRK000614 - ABr04 基本信息

• 产品定位：1MRK000614 - ABr04 是 ABB 公司 RELION 系列保护和控制装置中的一款继电器模块，主要应用于中高压电力系统的保护与控制。它可部署在变电站、发电厂、工业配电系统等场景，对电力设备（如变压器、线路、开关柜等）进行实时监测、故障检测、保护动作执行以及控制操作，以保障电力系统安全、稳定、可靠运行。

• 所属系统：作为 RELION 系统的一部分，它与系统内其他保护模块、通信模块、人机界面等设备协同工作，构建完整的电力系统保护和控制解决方案。

技术特性

保护功能

• 多样化保护类型

• 过流保护：包含速断保护、限时速断保护和定时限过流保护。速断保护能在极短时间内（毫秒级）响应短路故障，迅速切断故障电流，防止故障扩大。例如，当线路发生金属性短路时，电流会瞬间剧增，速断保护可快速动作，保护电力设备。

• 重合闸保护：在输电线路发生瞬时性故障（如雷击引起的闪络）时，重合闸保护可自动使断路器重新合闸，恢复供电。若故障为永久性故障，则重合闸不成功，保护装置会再次跳闸，避免设备长时间承受故障电流。

• 接地保护：针对电力系统的接地故障，提供零序电流保护和零序电压保护。当发生接地故障时，零序保护及时动作，切除故障线路，保障人员和设备安全。

• 高精度故障检测：采用先进的算法和高精度传感器，电流测量精度可达 ±0.2%，电压测量精度可达 ±0.1%，能够精确检测电力系统中的各种故障，提高保护的可靠性。

控制功能

• 远方与就地控制

• 远方控制：支持通过配电自动化主站系统或监控系统进行远程控制。操作人员可在控制中心远程对与该继电器模块相关的断路器进行分合闸操作，修改保护定值等。例如，在变电站发生故障时，操作人员根据主站系统显示的信息，远程操作断路器切除故障线路，快速恢复供电。

• 就地控制：具备就地控制功能，在通信中断或其他紧急情况下，操作人员可通过继电器模块面板上的按钮或操作手柄进行就地操作，确保电力系统可靠运行。

• 逻辑控制：可根据预设的逻辑条件实现自动控制。例如，根据线路的负荷情况、电压水平等因素，自动调整保护定值或控制断路器的动作，提高电力系统的运行效率和自动化水平。

通信功能

• 多种通信接口：提供以太网接口、RS - 485 接口等多种通信接口。以太网接口可实现高速、稳定的数据传输，适用于对通信速率要求较高的场合；RS - 485 接口具有成本低、抗干扰能力强的特点，常用于近距离通信。

• 通信协议兼容性：兼容多种通信协议，如 IEC 60870 - 5 - 101、IEC 60870 - 5 - 104、DNP3 等。这使得该继电器模块能够与不同厂家的监控系统和自动化设备进行无缝对接，实现数据的实时传输和共享。

监测与记录功能

• 实时监测：能够实时监测电力系统的各种参数，如电流、电压、功率、频率、功率因数等，并将监测数据上传至监控系统。操作人员可通过监控系统实时了解电力系统的运行状态，及时发现潜在问题。

• 事件记录与故障录波：记录电力系统发生的各种事件，如故障事件、操作事件、保护动作事件等。事件记录包括事件发生的时间、类型、相关参数等信息。同时，具备故障录波功能，在故障发生时记录故障前后的电气量波形，为故障分析和事故处理提供详细依据。

可靠性与稳定性

• 工业级设计：采用工业级元器件和设计标准，具有良好的抗干扰能力、耐温性能和机械强度。其工作温度范围通常为 -40℃至 +85℃，能够适应不同地区的气候条件和恶劣的工业环境。

• 冗余设计（可选）：在一些对可靠性要求极高的应用场景中，可采用冗余设计，如双电源冗余、双通信接口冗余等。当主电源或通信接口出现故障时，备用电源或通信接口能够自动切换，确保设备的正常运行。

应用场景示例

变电站

• 变压器保护：在变电站中，用于变压器的保护。通过监测变压器的电流、电压、油温等参数，实现对变压器的差动保护、过流保护、过负荷保护、瓦斯保护等功能。当变压器发生内部故障或过载时，继电器模块能够及时动作，切除故障变压器，保护变电站的安全运行。

• 线路保护：对变电站的进出线进行保护，检测线路的短路故障、接地故障等。利用距离保护和过流保护等功能，快速切断故障线路，减少停电范围，提高供电可靠性。

发电厂

• 发电机保护：在发电厂中，用于发电机的保护。监测发电机的电流、电压、功率因数、转子电流等参数，实现发电机的差动保护、失磁保护、过电压保护、逆功率保护等功能。确保发电机在正常运行和故障情况下都能得到有效的保护，保障发电厂的安全发电。

• 厂用电系统保护：对发电厂的厂用电系统进行保护，包括厂用变压器、厂用线路等。防止厂用电系统发生故障影响发电机的正常运行，提高发电厂的供电可靠性。

工业配电系统

• 关键设备保护：在工业企业的配电系统中，对重要的生产设备（如大型电机、变频器等）的供电线路进行保护。通过设置合适的保护定值，当设备发生故障时，及时切断电源，保护设备免受损坏，减少生产损失。

• 电能质量监测与控制：实时监测工业配电系统的电能质量，如电压波动、谐波含量等。当电能质量超出允许范围时，采取相应的控制措施，如调整无功补偿装置等，提高电能质量，保障生产设备的正常运行。

优势亮点

高性能与高精度

• 先进算法与传感器：采用先进的保护算法和高精度传感器，能够快速、准确地检测电力系统中的故障和异常情况，提高保护的可靠性和准确性。

• 快速响应：在故障发生时，能够在极短的时间内做出响应，迅速切除故障，减少故障对电力系统的影响。

灵活性与可扩展性

• 功能模块化设计：采用功能模块化设计，用户可根据实际需求选择不同的功能模块，实现功能的灵活配置。例如，若只需基本的过流保护功能，可选择相应的过流保护模块；若需要更复杂的距离保护功能，可添加距离保护模块。

• 易于集成：能够与 ABB 的其他保护和控制设备以及第三方设备进行无缝集成，方便用户构建完整的电力系统保护和控制方案。

易于操作与维护

• 友好人机界面：配备友好的人机界面，如液晶显示屏和操作按钮，方便用户进行参数设置、状态查看和操作控制。同时，提供详细的故障信息和诊断提示，便于维护人员进行故障排查和维修。

• 远程维护：支持远程维护功能，维护人员可通过网络远程对继电器模块进行参数修改、软件升级等操作，减少现场维护的工作量和成本。
