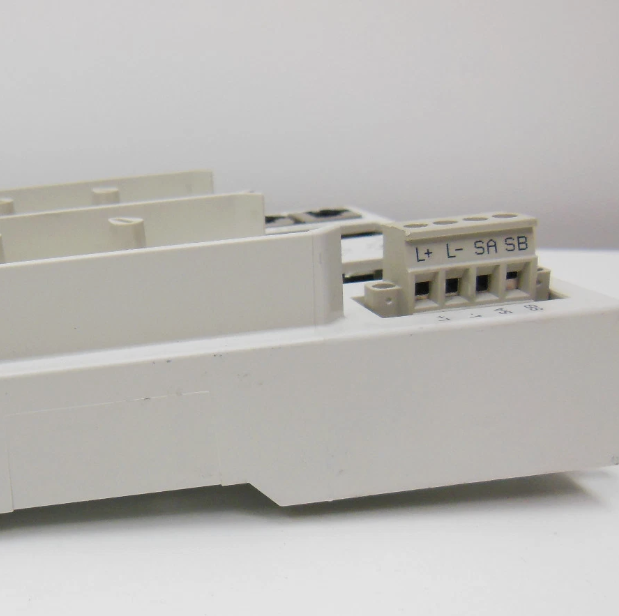

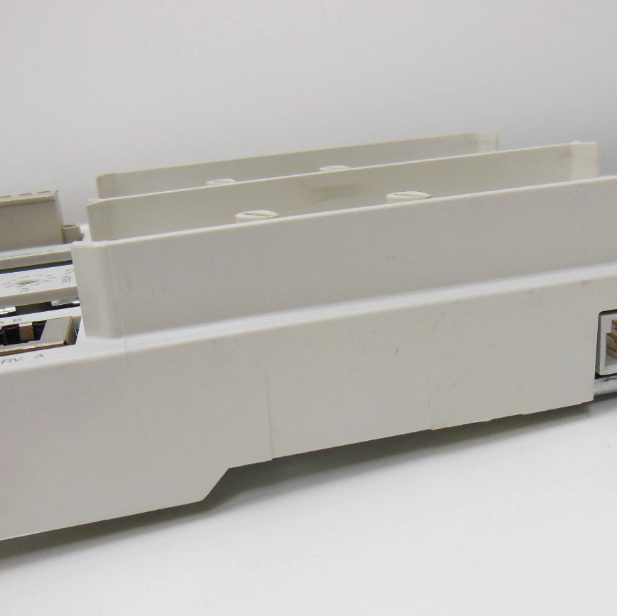

ABB REB103 继电器模块：中高压保护系统的核心组件

一、产品定位与功能概述

REB103 是ABB公司Relion®系列中的一款高性能数字式继电器模块，专为中高压电力系统（如发电厂、变电站、工业电网）的继电保护与自动化控制设计。其核心功能包括：

1. 保护功能

• 线路保护：集成三段式过流保护（瞬时、定时限、反时限）、方向性过流保护、距离保护等，可精确识别故障并快速隔离。

• 变压器保护：提供差动保护、过励磁保护、瓦斯报警联动等功能，保障变压器安全运行。

• 电机保护：支持堵转、过载、不平衡、接地故障等保护逻辑，适用于高压电机启动与运行监控。

2. 控制与自动化

• 自动重合闸：根据故障类型（瞬时/永久）智能判断是否重启线路，提升供电可靠性。

• 同期并网：内置电压、频率、相位检测功能，确保发电机或分布式电源安全接入电网。

• 逻辑组态：通过IEC 61131-3标准编程（如梯形图、功能块图），实现复杂控制策略（如备自投、联锁）。

3. 通信与集成

• 协议支持：兼容IEC 61850（GOOSE/MMS）、Modbus TCP、DNP3等，无缝接入SCADA或能源管理系统（EMS）。

• 数据记录：内置故障录波器（存储≥200个事件波形），支持COMTRADE格式导出，便于事故分析。

二、技术特性与性能优势

1. 硬件架构

• 模块化设计：支持热插拔，CPU、电源、I/O模块可独立更换，维护效率提升50%。

• 高精度测量：电压/电流采样分辨率16位，采样频率≥16kHz，捕捉暂态过程（如雷击、短路）细节。

• 环境适应性：工作温度-25℃至+70℃，抗振动（10g）、抗冲击（50g），符合IEC 60255标准。

2. 软件功能

• 自适应保护：根据负载变化自动调整定值（如过流保护启动电流），减少误动作。

• 谐波分析：支持3至51次谐波检测，识别非线性负载（如变频器、整流器）对电网的影响。

• 网络安全：内置防火墙、访问控制列表（ACL）、加密通信（TLS 1.3），防范工业物联网（IIoT）攻击。

3. 性能指标




   参数	REB103典型值	行业基准
   保护动作时间（过流）	≤15ms（瞬时段）	≤20ms（常规）
   电流测量精度	±0.2%（5%至120%额定值）	±0.5%
   故障录波存储容量	≥72小时（100Hz采样率）	≥24小时




三、典型应用场景与案例

1. 发电厂

• 案例：某燃煤电厂（2×300MW机组）采用REB103实现发电机出口断路器（GCB）保护，集成逆功率、失磁、过电压保护功能，事故率下降40%。

• 优势：支持发电机并网时的电压、频率、相位同步检测，避免非同期并列冲击。

2. 变电站

• 案例：某220kV变电站使用REB103作为线路差动保护装置，通过光纤通信实现两端数据实时比对，故障定位精度±50m，减少停电时间。

• 优势：抗CT饱和能力强，在重载或外部故障时仍能可靠动作。

3. 工业电网

• 案例：某钢铁厂高压电机（10kV/2000kW）采用REB103实现堵转保护，通过监测负序电流识别转子卡死，避免电机烧毁。

• 优势：支持多段速保护（启动、运行、过载），适应不同工况需求。
