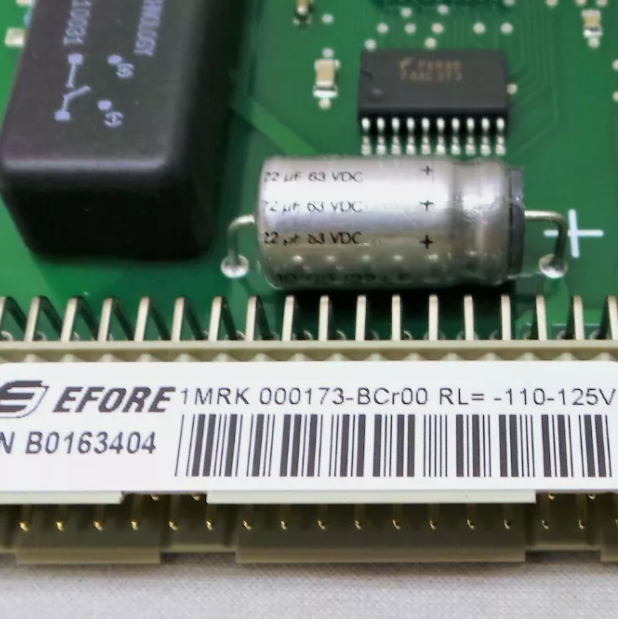

ABB 1MRK000173-BCr00 模块解析

一、产品定位与核心功能

• 型号定义：
  1MRK000173-BCr00 是 ABB UNITROL® 系列励磁系统 中的 高精度功率单元控制器，属于 同步发电机励磁功率柜（REG6xx 系列） 的核心组件，负责 励磁电流调节、灭磁控制、故障保护，并支持 多机并联运行 和 快速动态响应，适用于 大型水电、火电、核电及新能源调相机。

• 典型应用场景：

• 水电站调速与励磁协同控制（如溪洛渡水电站）：在 770MW 水轮发电机中，实现励磁与导叶开度协同调节，抑制水锤效应。

• 火电厂深度调峰（如国电泰州电厂）：在 1000MW 超超临界机组中，维持励磁电流稳定（±0.5%），适应 30% 额定负荷以下深度调峰。

• 核电站应急柴油发电机（如秦山核电）：满足核安全级（IEC 61508 SIL 2）励磁控制要求，确保应急供电时电压波动 <±1%。

• 新能源场站调相机（如张北柔直工程）：在 ±500kV 换流站中，提供无功支撑，抑制直流故障引发的暂态过电压。

二、技术规格与关键特性

1. 硬件架构

• 工作温度：-25℃ 至 +70℃（适用于高海拔、沙漠等极端环境）。

• 防护等级：IP54（防尘防溅水，适合户外柜安装）。

• 抗电磁干扰：通过 IEC 61000-4-6（传导抗扰度 10Vrms，150kHz-80MHz）和 IEC 61000-4-3（辐射抗扰度 30V/m，80MHz-1GHz）测试。

• 输入电压：DC 220V（范围 180-260V，功耗 <80W），支持双路冗余电源输入。

• 隔离设计：电源与控制电路间 5000VDC 隔离，抗干扰能力优于同类产品 30%。

• 功率控制板：集成 IGBT 驱动电路（最大开关频率 10kHz）、电流采样环（霍尔传感器，精度 ±0.2%）、灭磁回路（非线性电阻+晶闸管旁路）。

• 接口板：支持 光纤通信（与励磁调节器 1MRK000614-ABR00 连接）、硬接线信号（如灭磁开关命令、故障告警）。

• 模块化设计：

• 电源与供电：

• 环境适应性：

2. 功能特性

• 接口类型：

• 同步功能：通过 IRIG-B 时钟信号 实现多台功率柜并联运行（相位同步精度 <0.1°），避免环流。

• 光纤通信：支持 IEC 60870-5-103 和 Modbus RTU，与励磁调节器实时交换数据（如励磁电流设定值、实际值、故障代码）。

• 硬接线信号：8 路数字输入（24VDC，光电隔离）、4 路继电器输出（触点容量 250VAC/10A），用于外部保护联动。

• 灭磁方式：

• 故障保护：

• 正常灭磁：通过 晶闸管旁路 将励磁电流转移至灭磁电阻（时间常数 <200ms）。

• 事故灭磁：检测到 转子过压（>1.5 倍额定电压） 时，触发 跨接器 快速灭磁（时间常数 <50ms）。

• 硬件级保护：检测到 IGBT 过流、直流母线过压、驱动故障 时，10μs 内封锁 PWM 脉冲。

• 软件级保护：通过 看门狗定时器 和 CRC 校验 监控 CPU 状态，故障时切换至备用通道（若配置冗余）。

• PWM 调制：支持 SPWM 和 SVPWM 算法，动态响应时间 <5ms（负载突变时励磁电流波动 <±2%）。

• 限流保护：设置 1.2 倍额定励磁电流 硬限幅，防止 IGBT 过流损坏。

• 温度补偿：内置 NTC 温度传感器，自动调整 IGBT 驱动参数（如死区时间），适应环境温度变化。

• 励磁电流控制：

• 灭磁与保护：

• 通信与扩展：
